Vergleich verschiedener Bildplattensysteme
Information zur Laserdisc
Kurzer Abriss zur Geschichte der Laserdisc

Vergleich verschiedener Bildplattensysteme
(zuletzt bearbeitet im Februar 2010, Informationen über HD-Laserdiscs verbessert)

Bildplattensysteme mit analoger Bildaufzeichnung

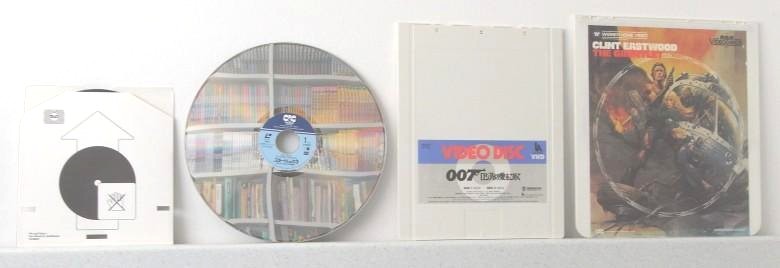

die vier "analogen" Bildplattensysteme TED, LD, VHD und CED friedlich nebeneinander,
anders als die Laserdisc (LD) werden die drei anderen Medien mitsamt Caddy in die jeweiligen Player geschoben

TED (210mm) - LD (300mm/200mm/120mm) - HD-LD (300mm/200mm) - VHD (260mm) - CED (300mm)

Papiercaddy (212 x 230 x 1mm) Caddy (267 x 333 x 7mm) - Caddy (324 x 357 x 6mm)

Bildplattensysteme mit digitaler Bildaufzeichnung

VCD (120mm) - DVD (120mm/80mm) - UMD (60mm) - HD-DVD (120mm) - CBHD (120mm) - BD (120mm) - BD (120mm/80mm)

Caddy (64 x 65 x 4mm) Caddy (128 x 130 x 9mm)

Lesetechniken:

mechanisch durch Nadel,

kapazitiv durch Nadel,

optisch durch infraroten Laser,

optisch durch roten Laser,

optisch durch blauen Laser
die grau dargestellten Scheiben bestehen aus schwarzem PVC und werden mittels einer berührenden Abtastnadel gelesen,
die gelb dargestellten Scheiben sehen in Wirklichkeit silbern oder golden aus und werden berührungslos optisch gelesen.
Alle diese Bildplatten tragen auf ihrer Oberfläche mikroskopische regelmäßige Strukturen und schillern daher bei geeigneter Beleuchtung in allen Farben.

Caddy: alle oben mit Caddy (Gehäuse) dargestellten Medien werden mitsamt ihrem Caddy ins jeweilige Abspielgerät bzw. in den Recorder eingeschoben.

Zentimeter-Angaben: die im Internet immer wieder anzutreffenden Zoll-Angaben 12", 8" und 5" sind "amerikanisch gerundet" bzw. schlicht falsch. Z.B: haben die grossen 30cm-Laserdiscs ebenso wie die grossen CED-Bildplatten einen Durchmesser von 30.0cm (bis allenfalls 30.1cm) und keineswegs 30.48cm (= 12 Zoll).

Name:	Alternative Namen für dasselbe System bzw. technisch kompatible Varianten:	beschreibbare Varianten:
ANALOGE Bildplattensysteme
TED	= Television Electronic Disc, Telefunken-Bildplatte, Teldec-Bildplatte, "Bildplatte"
LD	= Laserdisc, LV = LaserVision, DiscoVision, CDV = CD-Video, VSD = Video Single Disc, LD-ROM	RLV = Recordable LV Disc
HD-LD	= High Definition Laserdisc, MUSE HiVision Laserdisc
VHD	= Video High Density Disc; VHDpc, AHD = Audio High Density Disc
CED	= Capacitance Electronic Disc, SelectaVision, "Videodisc"
DIGITALE Bildplattensysteme
VCD	= Video Compact Disc, CD-ROM, mit anderer Kompression: SVCD = Super Video Compact Disc	CD-R, CD-RW
DVD	= Digital Versatile Disc, Digital Video Disc, DVD-ROM	DVD-R, DVD+R, DVD-RW, DVD+RW
UMD	= Universal Media Disc
HD-DVD	= High Definition DVD, AOD = Advanced Optical Disc	HD-DVD-R
CBHD	= China Blue High-Definition Disc, ähnlich HD-DVD, aber andere Codierung
BD	= Blu-ray Disc, BD-ROM	BD-R, BD-RE

Von den analogen Bildplatten hatte nur die 30cm-Laserdisc nachhaltigen Markterfolg: da bekannt ist, dass die kumulierte Laserdisk-Produktion allein von Pioneer im August 1991 die 100-Millionen-Grenze überschritt und dieses Medium in den darauffolgenden Jahren - bis zur Markteinführung der DVD Ende 1996 - noch kräftig boomte, muss mit einer Gesamtproduktion von mindestens 300, vielleicht sogar über 500 Millionen Scheiben gerechnet werden.

Aus den spärlich vorhandenen Informationen über den Verkauf der weniger erfolgreichen analogen Bildplattensysteme kann ungefähr abgeschätzt werden, dass der entsprechende Plattengesamtverkauf von VHD unterhalb von 40 Millionen, der von CED unterhalb von 20 Millionen, und der von TED unterhalb von 10 Millionen geblieben ist und sie deshalb nach wenigen Jahren wieder verschwanden.

Von den digitalen Bildplatten hat bisher nur die 12cm-DVD nachhaltigen Markterfolg. Die beiden neuen HD-tauglichen Medien HD-DVD und BD (Blu-ray Disc) haben sich wegen des langen die Kunden verunsichernden Formatstreits und wegen des bisher hohen Preises noch nicht am Markt etablieren können. Da der Formatstreit mittlerweile zugunsten der Blu-ray Disc entschieden wurde, ist ab Sommer 2008 mit einem deutlichen Anstieg der Verkaufszahlen zu rechnen.

UMD ist das proprietäre Mini-DVD-Format, das von Sony für die PSP (Playstation Portable) eingesetzt wird. Es sind sowohl Spiele als auch komplette (Regioncode-gebundene) Spielfilme darauf erhältlich. Als Medium für Filme hat es bisher keine große Verbreitung gefunden.

Blu-ray Discs wurden 2003 nur in hermetisch geschlossenen Plastik-Schutzgehäusen, "Cartridge" oder "Caddy" genannt, verkauft, und die damaligen Blu-ray-Recorder waren entsprechend ausgelegt. Seit 2005 werden die Scheiben jedoch mit einem besonders kratzfesten Lack ("Durabis", entwickelt von TDK) versehen und können seitdem offen wie DVDs ohne Caddy verkauft und verwendet werden.

Laserdiscs gibt es sowohl als dicke 30cm oder 20cm durchmessende, doppelseitige Scheiben (für NTSC ab 1978, für PAL ab 1984, für HD als "MUSE HiVision LD" ab 1992), als auch als dünne, einseitige Scheiben (20cm: "LD-Single", 12cm: "CDV-5" oder "VSD"). Die dicken 30cm oder 20cm durchmessenden Scheiben sind entweder im CAV- oder im CLV-Verfahren (mit längerer Spielzeit) bespielt; die dünnen Laserdiscs sind alle im CLV-Verfahren bespielt. Vor 1984 produzierte Laserdiscs haben immer nur analogen Zweikanalton, die später produzierten PAL-Platten haben statt dessen digitalen PCM-2.0-Ton wie CDs. Die nach 1984 produzierten NTSC-Platten haben meistens digitalen PCM-2.0-Ton zusätzlich zum analogen Zweikanalton. Manche davon enthalten auch AC3-Ton (bekannt als Dolby Digital 5.1), manche auch DTS-5.1-Ton. Welche Laserdisc-Arten ein LD-Player abspielen kann, ist je nach Player-Modell verschieden und muss der Bedienungsanleitung entnommen werden.

BILDPLATTEN MIT ANALOGER BILDAUFZEICHNUNG

VERGLEICH

TED-
Bildplatte

CED-
Bildplatte

VHD-
Bildplatte

Laserdisc und HD-Laserdisc
Werte bei NTSC und PAL beziehen sich auf LD,
Werte bei HD beziehen sich auf HD-LD

21cm TED
dünn

30cm CED
dünn

26cm VHD
dick

30cm LD
dick

20cm LD
dick / dünn

12cm LD (CDV)
dünn

Norm

U/min

min

U/min

min

U/min

min

U/min

min

U/min

min

U/min

min

Drehgeschwindigkeit
bei CAV:
[Frames/Umdrehung]

NTSC
PAL
HD

-
1500 [1]
-

-
10
-

450 [4]
375 [4]
-

63
75
-

900 [2]
750 [2]
-

60
72
-

1800 [1]
1500 [1]
2700 [0.67]

30
36
30

1800 [1]
1500 [1]
2700 [0.67]

14
16
14

-
-
-

Drehgeschwindigkeit
bei CLV: nach außen
hin langsamer werdend

NTSC
PAL
HD

-
-
-

1800→600
1500→500
2470→935

60
64
60

1800→1232*
1500→1026*
2470→1743*

20
22
20

2700→1800
2250→1500
-

5
6
-

Plattenfarbe:

schwarz

silbern oder golden

Spurgeometrie:

konzentrische
Ringe in Rillen

Spirale
in Rillen

Spirale,
keine Rillen

Track pitch:

NTSC
PAL
HD

-
ca. 3,62µm
-

2,66µm
2,66µm
-

1,48µm
1,48µm
-

1,70µm
1,70µm
1,10µm

1,70µm
1,70µm
-

Einführung ins Gerät:

mit Papiercaddy

mitsamt Caddy

nur die Platte

Lesestart von ...

außen

innen

Signal-Aufzeichnung:

vertikalmoduliert

kapazitive Pits

¼-λ-Pits

Leseverfahren:

mechanisch

elektrisch

optisch

Lese-Sensor:

NTSC
PAL
HD

-
Diamant/Piezo
-

Diamant+Titan¹
Diamant+Titan¹
-

Laser 780nm
Laser 780nm
Laser 670nm

Laser 780nm
Laser 780nm
-

Horizontalauflösung:

NTSC
PAL
HD

-
240 TVL
-

240 TVL
220 TVL
-

260 TVL
240 TVL
-

420 TVL
440 TVL
650 TVL

420 TVL
440 TVL
-

Video-Bandbreite:

NTSC
PAL
HD

-
3,0 MHz
-

3,0 MHz
2,5 MHz
-

3,5 MHz
3,0 MHz
-

4,2 MHz
5,0 MHz
8,3 (22) MHz²

4,2 MHz
5,0 MHz
-

Tonsignal:

NTSC
PAL
HDTV

-
analog mono
-

analog
analog
-

analog³
analog³
-

analog [+ digital]
analog oder digital
analog + digital

digital
digital
-

Sonderverwendungen:

3D-Filme⁴

LD-ROM⁵

Produktionszeitraum
der Platten:

NTSC
PAL
HD

-
1975-1977
-

1981-1986
1985-1986
-

1983-1988
1984-1987
-

1978-2004⁶
1982-1999
1992-2000

1978-2007⁶
1982-1999
1992-2000

1984-2001
1986-1999
-

Hauptverbreitung in:

NTSC
PAL
HD

-
Deutschland, UK
-

USA
UK
-

Japan
UK
-

Japan, USA
Europa
Japan

Japan, USA
Europa
Japan

Japan, USA
Europa
-

*: Diese Umdrehungszahlen sind rechnerisch abgeschätzt, die tatsächlichen Werte sind mir nicht genau bekannt.
**: Die dünne 20cm-LD, genannt "LD-Single", gab es erst ab 1991 und nur für NTSC und PAL, nicht für HD.

Als Drehgeschwindigkeit ist "U/min" (Umdrehungen pro Minute) angegeben, die "min"-Angabe dahinter ist die maximale Spielzeit einer Oberfläche in Minuten.

Bei "Tonsignal" ist mit "analog" stets "analog Stereo" gemeint, soweit nicht "analog mono" dasteht. Mit "digital" ist unkomprimiertes Redbook PCM Stereo gemeint. Beides KANN normales Stereo oder Dolby Surround Sound enthalten. Manche Laserdiscs bieten auch Dolby Digital 5.1 (oder gar Dolby Digital 6.1 EX) mit 384 kbps, manche sogar DTS 5.1 mit 1440 kbps.

¹: Mit "Diamant+Titan" meine ich eine Diamantnadel, die hinten eine dünne Titan-Elektrode trägt. CED-Player benutzen eine ziemlich spitzige Nadel, die in die Rille passt, VHD-Player benutzen eine wesentlich breitere Nadel, die mehrere Spuren überdeckt (VHD-Platten sind rillenlos).

²: Auf der Platte liegt ein MUSE-kodiertes Y/C-Signal mit Bandbreite 8,3 MHz vor, das vom MUSE-Decoder wieder auf die eigentlichen 22 MHz expandiert wird, siehe meine Erklärung dazu.

³: anstelle einer VHD-Platte kann auf einem VHD-Player, wenn man einen externen "PCM-Demodulator" anschließt, auch eine AHD-Platte ("Audio High Density") abgespielt werden, die vier digitale 16-bit-Kanäle (aber kein Video) enthält. Einer dieser digitalen Kanäle kann auch für die Übertragung von digitalen Standbildern genutzt werden, so dass auf einem entsprechend ausgestatteten VHD-Player auch eine "AHD-Diashow" mit 3 digitalen Tonkanälen laufen kann.

⁴: Manche VHD-Player besitzen einen 3D-Anschluss zur Steuerung einer LCD-Shutter-Brille: bei Verwendung einer solchen Brille und einer 3D-VHD-Platte kann man Filme (die abwechselnd einen Frame für das linke Auge und einen Frame für das rechte Auge zeigen) in vollen Farben dreidimensional erleben.

⁵: LD-ROM-Platten enthalten ein analoges Videosignal und zwei analoge Tonkanäle wie eine normale NTSC-Laserdisc, der digitale "Tonkanal" enthält jedoch keinen digitalen Ton, sondern andere digitale Daten, die über eine besondere digitale Schnittstelle einem anderen Gerät zugeführt werden können. Die digitalen Daten können z.B. ein Spielprogramm sein, das auf diese Weise von der Platte in einen Spielcomputer (Arcade Game) geladen wird. Die digitale Nettokapazität dieses Kanals auf einer 60-Minuten-CLV-Platte beträgt theoretisch 635 Megabyte, wegen der angewendeten Error-Correction-Kodierung sind es jedoch nur gut 500 Megabyte.

⁶: In Japan wurde die letzte Produktionslinie für 30cm-Laserdiscs erst im Jahre 2004 (bei Columbia Music Entertainment), und die letzte Produktionslinie für 20cm-LD-Singles erst im Jahre 2007 (bei Memory-Tech) geschlossen.

Hinweise zu den verschiedenen Bildplattensystemen:
Alle TED-Bildplattenspieler können im Prinzip TED-Platten verschiedener Größe abspielen, jedoch ist mir nicht bekannt, dass jemals eine andere Plattengröße als 21 cm produziert worden wäre. Und mir fehlt eine Bestätigung, dass die japanische Firma Sanyo jemals einen NTSC-TED-Plattenspieler herausgebracht hätte, so wie es angeblich einmal geplant war.

Alle CED-Player waren offenbar so gebaut, dass sie sowohl NTSC- als auch PAL-Platten abspielen konnten.

Auch VHD-Player waren für NTSC und PAL geeignet. Die sog. VHDpc-Spieler besitzen einen Anschluss für einen externen PCM-Demodulator, mit dessen Hilfe auch das Abspielen von digitalen AHD-Platten möglich ist - für digitales Mehrkanal-Audio, Standbilder interaktiv, oder bei Verbindung mit einem PC auch Games. Außerdem konnte man diese VHD-Player als erste mit allen Funktionen von einem externen Computer steuern lassen.

Alle Laserdisc-Player können sowohl CAV- als auch CLV-Platten abspielen (sowohl 30cm-Platten als auch 20cm-Platten), aber viele Player können nur NTSC-Platten, ein paar wenige nur PAL-Platten, manche können NTSC- und PAL-Platten, und nur ganz wenige können NTSC- und HD-Laserdiscs abspielen. Ganz frühe Player können nur die analogen Tonspuren wiedergeben, die meisten die analogen und die digitalen, und unter den PAL-Playern gibt es ein paar wenige Modelle, die nur die digitalen Tonspuren abspielen können.

Ab 1984 begannen Laserdisc-Player-Modelle herauszukommen, die zusätzlich die kleinen 12cm-Laserdiscs (VSD und CDV-5) sowie Audio-CD abspielen können (z.B. Pioneer CLD-9000), diese Player konnten dann erstmalig auch digitalen Laserdisc-Ton abspielen (12cm-Laserdiscs haben überhaupt nur digitale Tonkanäle). 1996 gesellten sich dann in Korea auch LD-Player dazu, die zusätzlich Video-CD (VCD, nicht mit CDV verwechseln!) abspielen können (z.B. Samsung DV 7620KV), und ab 1997 erschienen schließlich auch Modelle, die neben Laserdiscs auch Audio-CD und DVD abspielen können (z.B. Pioneer DVL-700). Bis auf wenige uralte Modelle können alle LD-Player die 30cm und 20cm grossen (dicken) Laserdiscs abspielen, aber die dünnen 20cm-LD-Single-Scheiben können nur auf bestimmten Playern direkt abgespielt werden, bei den anderen muss man für diese Scheiben einen plattenverdickenden Adapter verwenden.

Auf RLV-Platten (einmal beschreibbare Laserdiscs) existieren keine ¼-λ-Pits, vielmehr werden die Pits durch Modifizierung eines violetten Farbstoffs simuliert, der beim Lesen durch den Laserstrahl einen Pit-vergleichbaren Helligkeitsabfall bewirkt. Sie können zwar nur in speziellen Laserdisc-Recordern bespielt werden, danach können sie aber auf jedem normalen NTSC-tauglichen Laserdisc-Player wiedergegeben werden. RLV-Platten sind immer im CAV-Format und benutzen analogen Ton.

Die mit den Laserdiscs konkurrierenden CRV-Platten von Sony sind ebenfalls einmal beschreibbar, befinden sich jedoch immer in einem Caddy. Sie benutzen eine ähnliche Schreibtechnik wie die oben erwähnten RLV-Platten. Anders als Laserdiscs sind CRV-Discs jedoch mit grösseren Spurabständen beschrieben, so dass auf eine Seite einer 30cm-Platte (immer CAV) nur 24 Minuten bzw. 43500 Einzelbilder (bei NTSC) bzw. 36250 Einzelbilder (bei PAL) passen. CRV-Platten können nur in CRV-Recordern und CRV-Playern abgespielt werden.

Abkürzungen aus der Welt der Bildplattensysteme:

CAV = "Constant Angular Velocity" = konstante Winkelgeschwindigkeit - die Disk dreht sich beim Lesen immer gleichmäßig schnell
CLV = "Constant Linear Velocity" = konstante lineare (Lesekopf/Platte-) Geschwindigkeit - die Disk dreht langsamer, wenn sie außen gelesen wird
TED = TED = Markenname "Television Disk" - oder doch "Telefunken/Teldec/Decca"? (Telefunken, Deutschland), der deutsche Vorläufer der LD
CED = Markenname "Capacitance Electronic Disc" (RCA, USA), auch "SelectaVision", der amerikanische Konkurrent der LD
VHD = Markenname "Video High Density" (Victor Company, Japan), der japanische Konkurrent der LD
AHD = Markenname "Audio High Density" (Victor Company, Japan), eine Variante von VHD mit digitalen Audio- oder Datenkanälen, ohne Video
Reflective Optical Videodisc System = Name von MCA für die Proto-LD während der Entwicklung (MCA, USA)
VLP = Video Langspeel Plaat = Name von Philips für die Proto-LD während der Entwicklung (Philips, Niederlande)
DiscoVision = Markenname "Disco-Vision" 1969 bzw. "DiscoVision" 1978 (MCA, USA), Name der LD bei der Markteinführung 1978
Magnavox = Markenname von Philips für ihre LD-Player bei der Markteinführung 1978
LV = Markenname "LaserVision" Player (Philips, Niederlande), wurde auch zum Namen der frühen LDs ohne digitalen Ton
LD = Markenname "LaserDisk" bzw. "Laserdisc" (Pioneer, Japan), inzwischen allgemeiner Name der Laserdisc, meist mit digitalem Ton
CDV = Markenname "Compact Disc Video", alternativer Name für LDs, wird praktisch nur noch für 12cm-LDs ("CDV-5") verwendet
VSD = Markenname "Video Single Disc", 12cm-LD ohne Nur-Audio-Teil
RLV = Markenname "Recordable LaserVision disc", einmal-beschreibbare LD (Optical Disc Corporation, USA), in normalen Playern abspielbar
CRV = Markenname "Component Recordable Videodisc", einmal-beschreibbare Platte in Kassette (Sony, Japan), nur in CRV-Recordern/Playern abspielbar
VCD = "Video Compact Disc", voll-digitale Bildplatte (NTSC, PAL) auf CD-Basis mit minderer Bildqualität
SVCD = "Super Video Compact Disc" auf CD-Basis, bessere Bildqualität als VCD, kann fast DVD-Qualität erreichen, kurze Laufzeit
DVD = "Digital Versatile Disc", voll-digitaler Nachfolger der Laserdisc (NTSC, PAL), bei der DVD ist auch das Videosignal digital
UMD = "Universal Media Disc", Mini-Ausgabe der DVD. Dank MPEG4-Kodierung passt ein kompletter Spielfilm in PSP-Auflösung drauf.
CBHD = "China Blue High-Definition Disc", chinesische Antwort auf die BD, anders kodiert zwecks Umgehung von Lizenzproblemen
BD = Markenname "Blu-ray Disc", voll-digitaler Nachfolger der HD-Laserdisc, bei der BD ist auch das HD-Videosignal voll digital

Firmen, die einst Laserdisc-Player hergestellt oder verkauft haben:

Aiwa, Akai, Carver, Clarion, Columbia, Denon, EAD, Faroudja, Funai, Giga, Hitachi, Kenwood, Luxman, Marantz, Matrox, MCA ("DiscoVision"), McDonnell-Douglas, McIntosh, Mitsubishi, MSB, NAD, National, NEC, ODC, Onkyo, Panasonic, Philips ("Magnavox"), Pioneer, Proscan, Quasar, RCA, RDI Halcyon, Realistic, Runco, Samsung, Sansui, Sanyo, Sharp, Sony, Sylvania, Tandy, Teac, Technics, Telefunken, Theta, Toshiba, Yamaha, Zenith

Pioneer war der führende Hersteller von LD-Playern und verkauft bis heute in Japan noch NTSC-LD-Player in geringen Stückzahlen, vorwiegend DVD/LD-Kombiplayer

Die Abkürzung "LD" und die Schreibung "Laserdisc" sind von Pioneer als Namen für die Laserdisc und ihre kompatiblen Varianten für den allgemeinen Gebrauch freigegeben.

Ich hoffe, alle Daten richtig zusammengestellt zu haben, wenn aber jemand eine Korrektur weiß, möge er sie mir bitte mitteilen.
